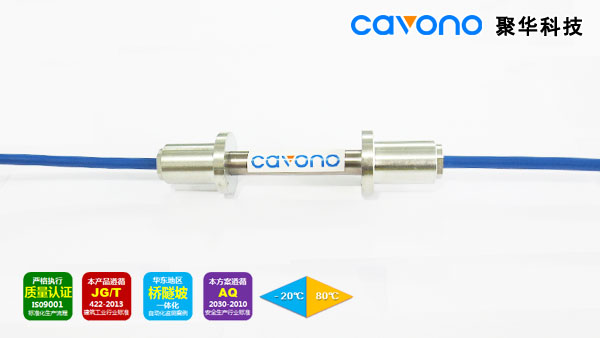

JH-FGS-A1光纖光柵埋入式應變計

概述

  JH-FGS-A1光纖光柵埋入式標準型應變計主要用于混凝土、鋼筋混凝土或可塑性材料如基礎、樁基、橋梁、隧道、襯砌等內部應變測量，以便于長期觀測器結構應力應變的變化并進行狀態分析。

    JH-FGS-A1采用特有的彈性梁結構，具有較高的測量分辨率和測量精度，其內部敏感元件，無電源、本質安全、不受電磁干擾及雷擊損傷，且可通過光纖進行長距離傳輸（30km）。

    現場安裝時先將傳感器固定在鋼筋籠或其他支護結構上，然后在進行澆筑。

    產品符合國家建筑工業行業標準JG/T 422-2013。

產品特點
• 安裝方便，適合進行長期監測，尤其適用于混凝土箱梁、其他混凝土澆筑結構；
• 單光柵，適用于環境溫度變化小的工程，占用波長帶寬資源少，批量實用性高，節省項目整體成本；
• 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境；
• 穩定性好、可靠性高。

 技術參數

項目	參數值
量程（με）	±1500
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光柵數量	1
光柵中心波長	1528~1563
反射率	≥85%
工作溫度范圍（℃）	-30~85
尺寸	Φ22x130
尾纖	耐腐蝕PU披覆鎧裝光纜，兩端各1.5m，可定制
連接方式	熔接或FC/APC接頭
安裝方式	焊接/粘接/螺栓固定

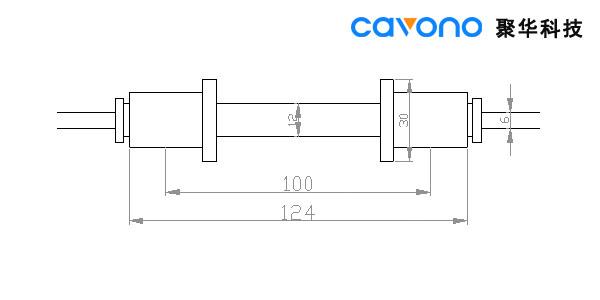

產品尺寸
