JH-FGS-D2 光纖光柵貼片式應變計（銅材料）

概述
JH-FGS-D2光纖光柵貼片式應變計應用于各種材料的表面應變監測，如金屬、混凝土表面等監測項目的應變測量。該傳感器用傳統方法膠接到材料結構上，安裝十分簡單。

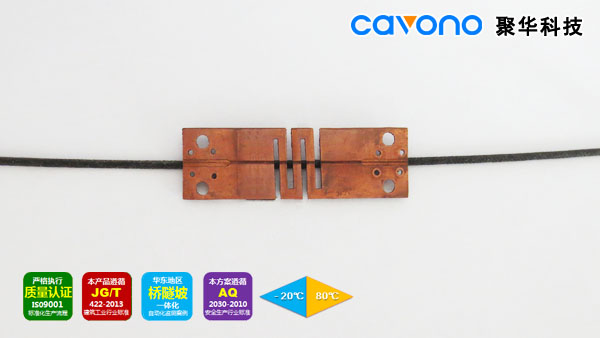

JH-FGS-D2基于CAVONO革命性技術設計，采用銅片加工而成，安裝時，一般采用膠水固化，將銅片用膠水固化于被測體表面。
該產品具有一定的柔軟性，可適合于彎曲表面的應變應力監測。

產品特點
• 高精度，長期穩定性好，在惡劣環境下性能優越，抗機械疲勞；
• 多個傳感器陣列，一根光纖上串聯多個傳感器；
• 非電相關傳感器，消除電回聲探測和電火花危險，不受電磁干擾；
• 適合應用于惡劣環境，體積小，玻璃光纖制造，使用非可見光，本身不產生電磁波；
• 衍生不同類型傳感器可測量多種參數，如應變、溫度、位移、壓力等；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境。

技術參數

項目	參數值
量程（με）	±2000
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光柵數量	1
光柵中心波長	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~85
尺寸	45 x15 x 1
尾纖	耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制
連接方式	熔接或FC/APC接頭
安裝方式	點焊/膠接

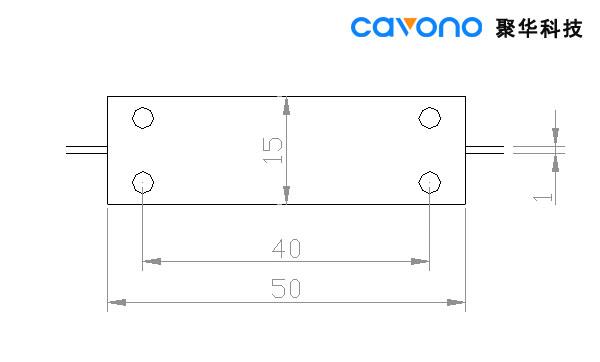

產品尺寸
