JH-FGS-F1 光纖光柵鋼筋計

概述
JH-FGS-F1光纖光柵鋼筋計應用于不同規格鋼筋應力、錨桿應力的準確測量，是聚華科技針對橋梁混凝土箱梁、大壩壩體、高層建筑樁基及礦井巷道圍巖內部應力變形測量需求開發的高性能測力計。該傳感器廣泛用于橋梁，大壩，基坑建筑，隧道，船舶及其他大型結構的長期健康監測。
JH-FGS-F1基于CAVONO工業級設計，采用光纖金屬激光焊接工藝封裝制作，具有兩端焊接螺紋連接等多種安裝結構，用于不同規格鋼筋結構應力的準確測量。

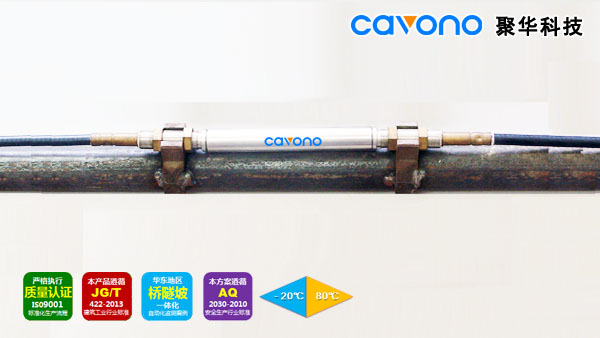

現場安裝時，將被測鋼筋棍凝土結構主應力鋼筋中間截?cái)嗳〕?-2m（根據光纖光柵鋼筋計及兩端聯接桿的總裝配長度確定），將兩根聯接桿的各自其中一端分別焊接到主應力鋼筋的兩端，將兩根聯接桿的各自另外一端分別旋轉接入光纖光柵鋼筋計的兩端（螺紋連接），直接測量主應力鋼筋內力。

產品特點
• 長期穩定性好，埋入存活率高；長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境。

技術參數

項目	參數值
量程（KN）	拉伸：0~250 壓縮：0~150
精度	1%F.S.
分辨率	0.1% F.S.
光柵數量	1
光柵中心波長(nm)	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~80
尺寸	Φ20~Φ40
尾纖	耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制
連接方式	熔接、防水型FC/APC接頭
安裝方式	兩端焊接/螺紋連接/并置式埋入

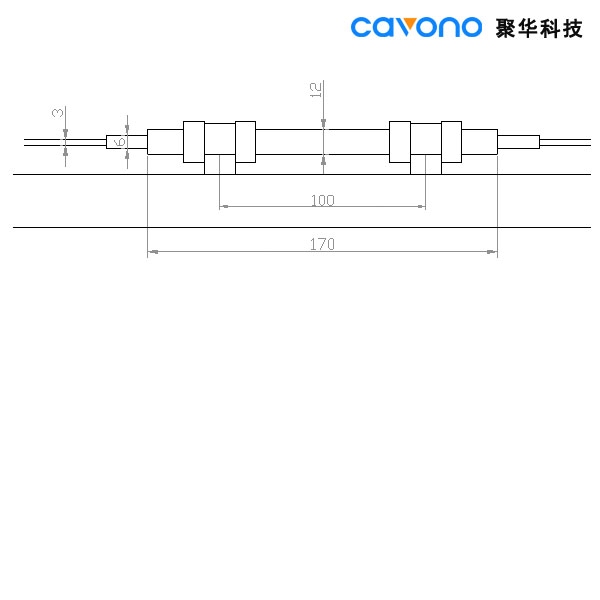

產品尺寸
